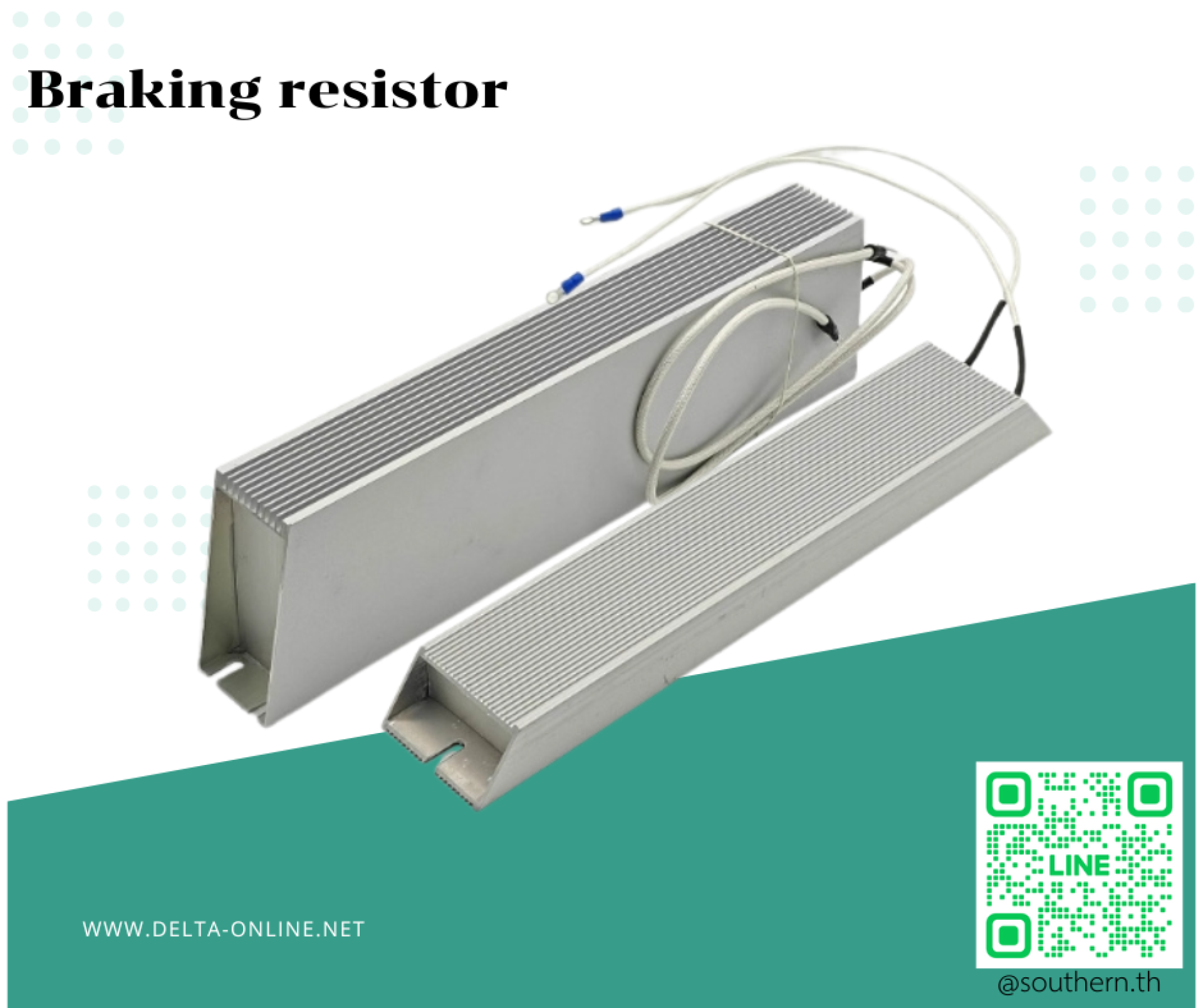

หลักการทำงานของ Braking Resistor

หลักการทำงานแบบเข้าใจง่าย
1 มอเตอร์หมุนอยู่ มีการสั่งหยุดหรือชะลอเร็ว
1.1มอเตอร์จะทำตัวเป็น Generator
1.2พลังงานกล แปลงเป็นพลังงานไฟฟ้า

2 พลังงานย้อนกลับเข้า DC Bus
2.1แรงดันที่ DC Bus จะสูงขึ้นอย่างรวดเร็ว
2.2ถ้าไม่จัดการ ไดรฟ์จะ Alarm / Trip Overvoltage

3 Braking Unit สั่งงาน
3.1เมื่อแรงดัน DC Bus สูงถึงค่าที่กำหนด
3.2Braking Transistor จะเปิดวงจร

4 Braking Resistor ทำงาน
4.1พลังงานไฟฟ้าถูกส่งไปที่ Braking Resistor
4.2แปลงเป็น ความร้อนและระบายออก
4.3แรงดัน DC Bus กลับสู่ระดับปลอดภัย
